안녕하세요, 고객님 !
저희 셀렉커 히어로뷰 액자형 스크린 전용 스탠드를 구입해 주셔서 감사드려요.
하나하나씩, 천천히 따라하시면 쉽게 조립하실 수 있을 거예요 🥰
🟩 시작 전 : 먼저, 프레임과 부품을 사진과 같이 나누어 주세요
▼ 각 파트에 필요한 부품은 아래와 같습니다. ▼
나사 머리 모양을 잘 보시고 나눠 주세요 :)
길이가 짧은 우산모양 나사못이 4개,
길이가 긴 깔때기 모양 나사못이 4개 입니다.
하단부에는 우산모양 나사못 2개와
깔때기 모양 나사못 4개
그리고 너트 4개가 필요합니다.
상단부에는 우산모양 나사못 2개만 필요합니다.

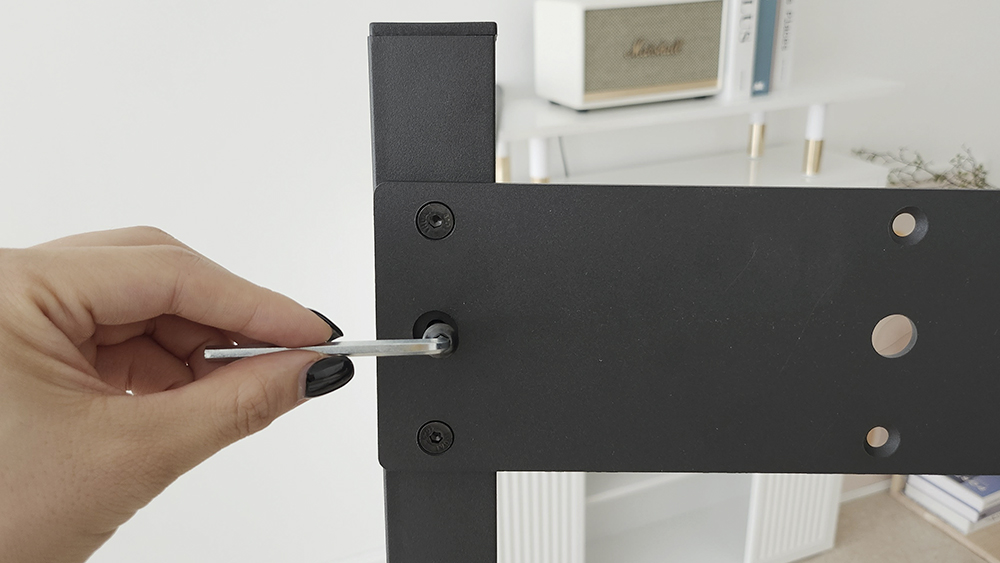

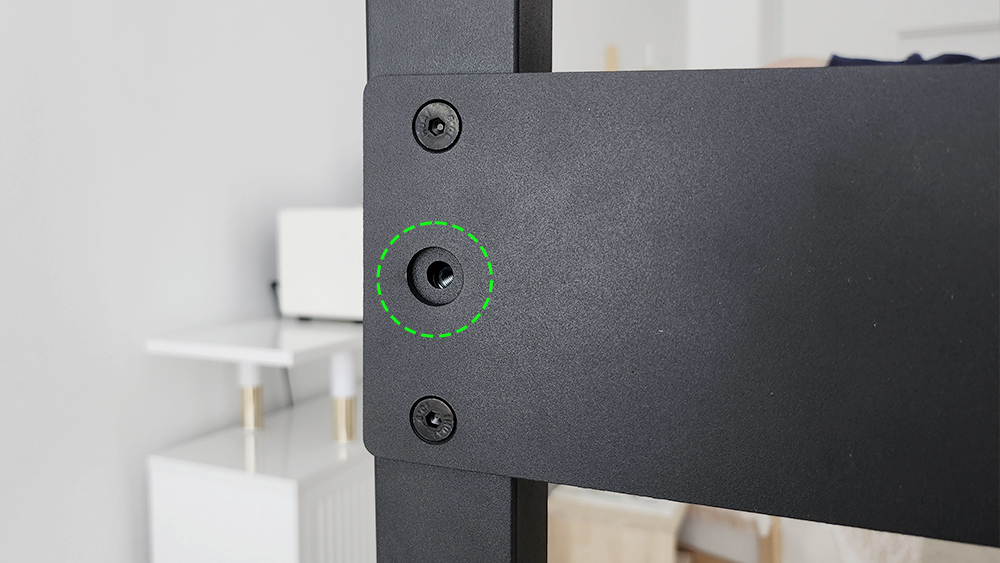

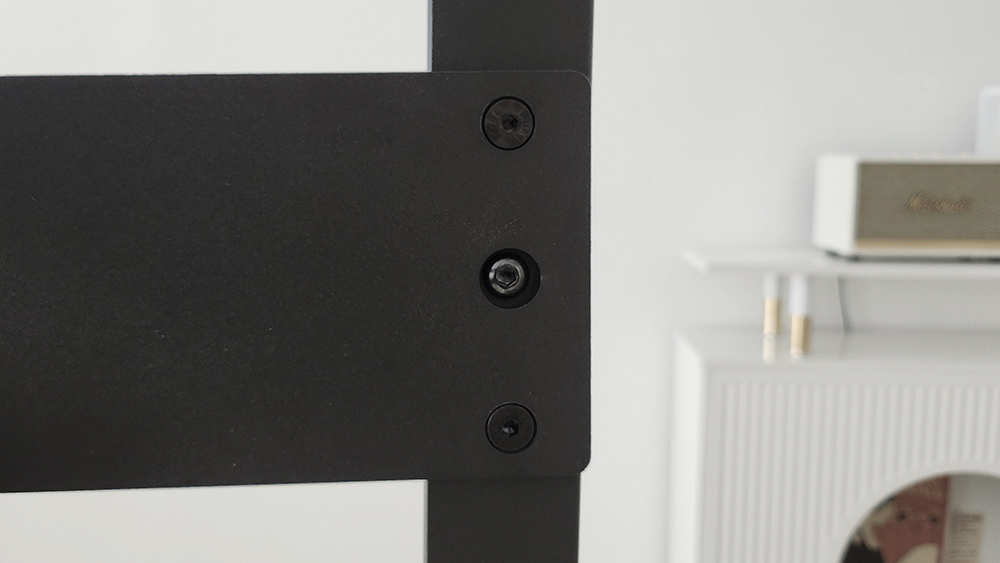

함께 동봉된 육각렌치로 나사머리를
단단하게 조여 주시면 튼튼하게 고정됩니다.
🟩 하단부 조립 : 하단부를 먼저 조립해 줍니다
1. 받침대를 아래 사진처럼 바닥에 놓은 뒤, 깔때기 모양 나사못을 양쪽 구멍에 끼워 넣어 줍니다.
받침대 2개 모두 아래와 같이 작업해 주세요.

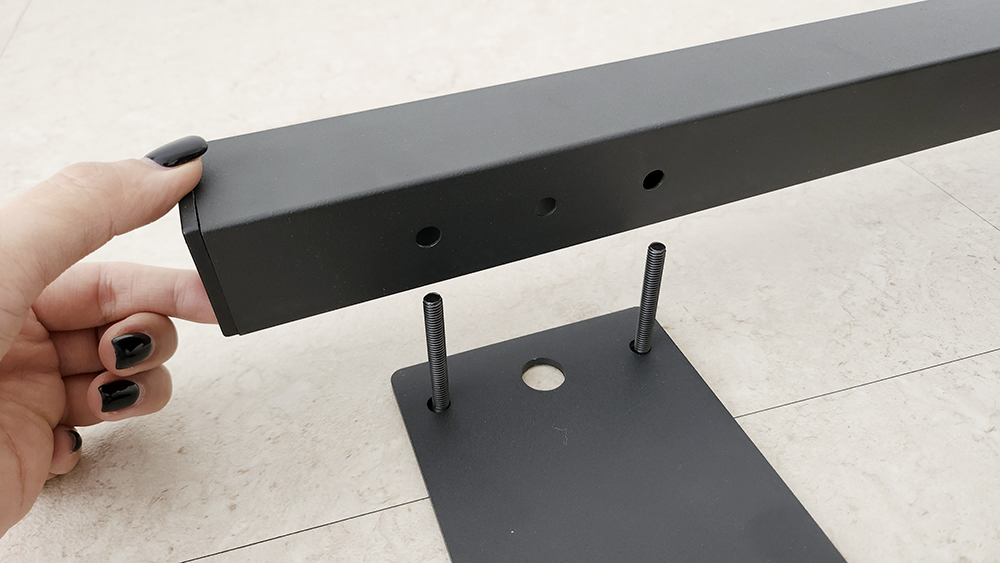

2. 하단바를 아래 그림처럼 끼워 주세요.

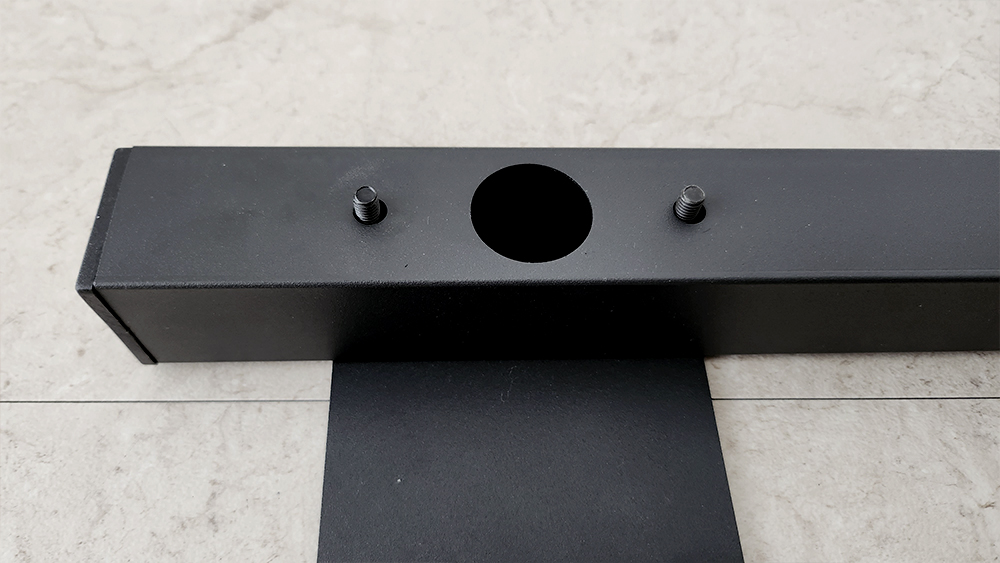

3. 나사못이 하단바 구멍 위로 나오게 잘 맞춰서 결합해 주세요.

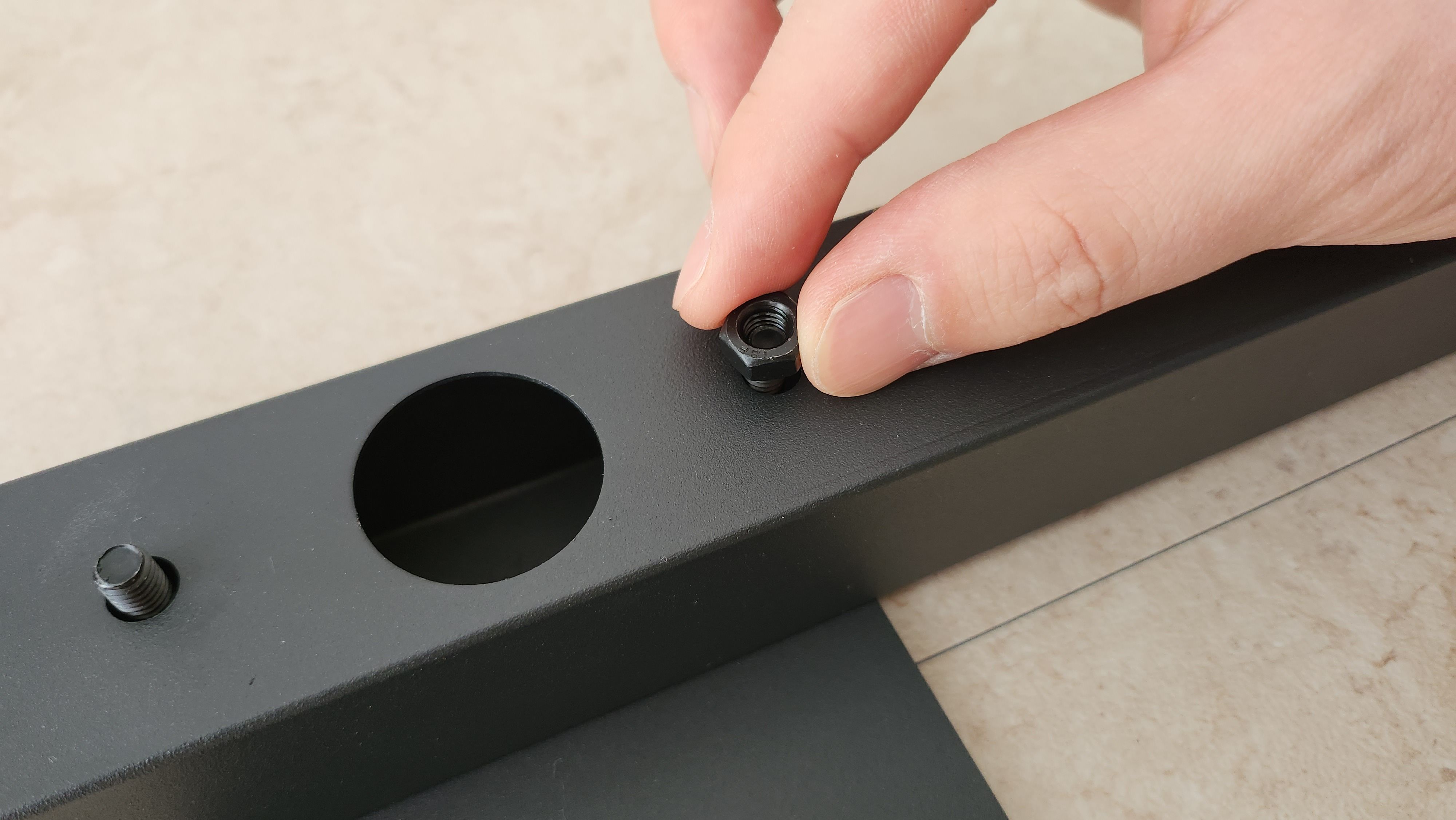

4. 너트를 모두 채워 주세요.

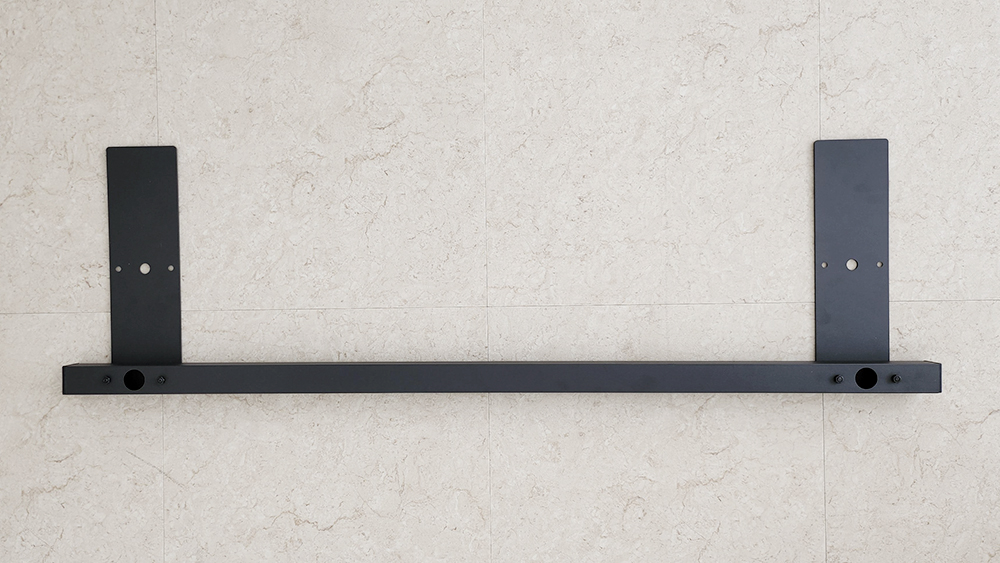

5. 그럼 하단부 완성입니다.
※ 받침대가 돌아가지 않도록 나사못과 너트를 단단히 고정해 주세요.
🟩 중단부 조립 : 중단부 기둥은 상단부와 하단부를 연결해주는 역할을 합니다

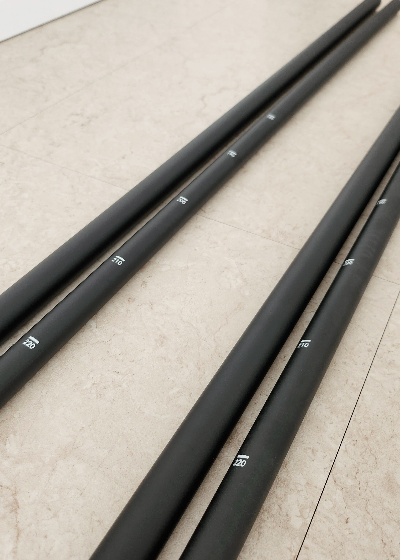

중단부 기둥 개수는 총 4개로,
2개씩 한 세트를 이룹니다.
숫자가 있는 기둥과 없는 기둥끼리 한 세트입니다.
숫자가 있는 기둥이 위로,
숫자가 없는 기둥이 아래로 오게 결합해야 합니다.

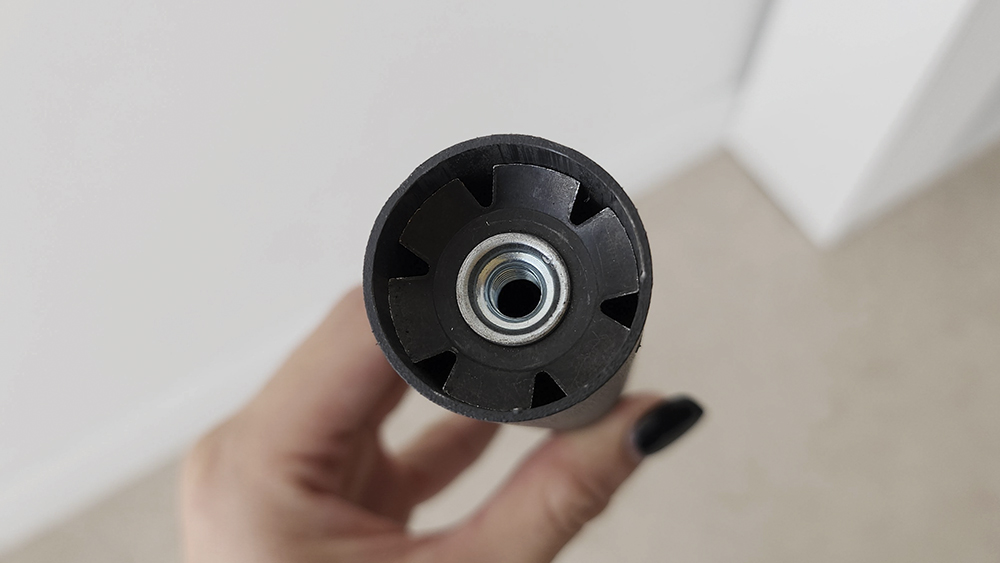

기둥 한 쪽은 너트 작업이 되어 있어 나사못 고정이 가능합니다.
기둥 방향을 잘 확인하시고 상단, 하단부와 결합해 주세요.

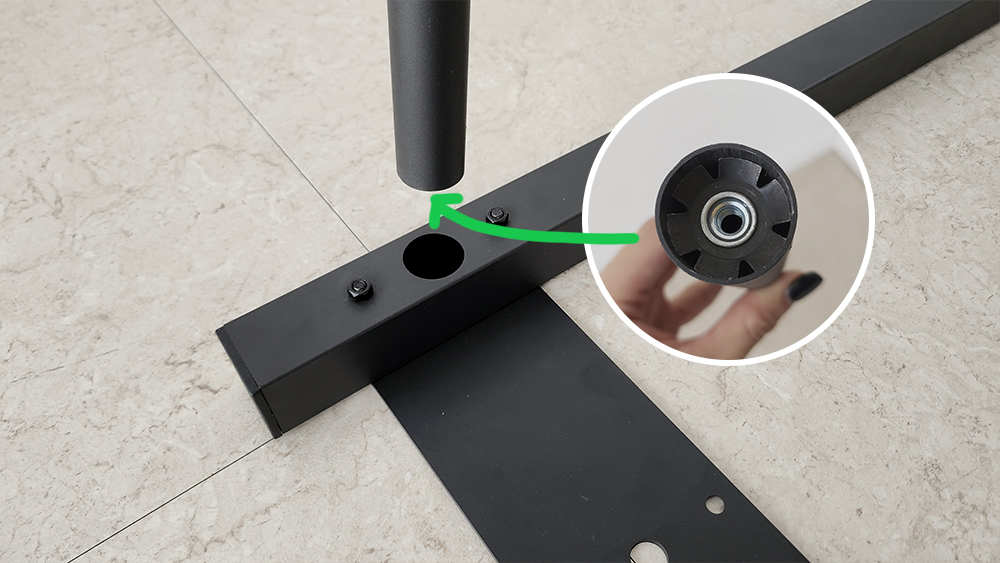

1. 숫자 없는 기둥을 너트 작업이 된 방향이 아래로 가도록 끼워 주세요.
2. 우산 모양 나사못으로 받침대와 결합해 주세요.

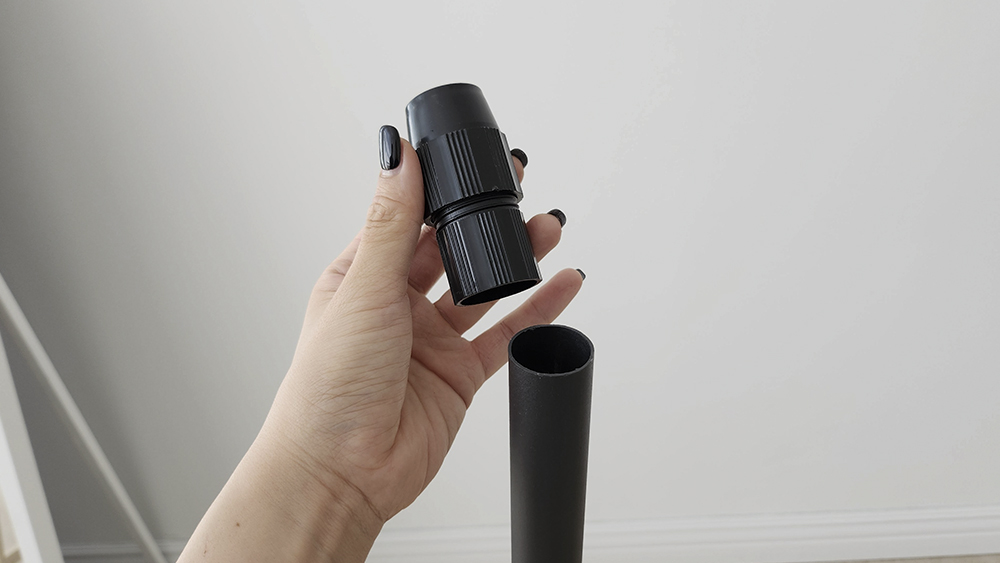

3. 연결 브라켓을 아래 그림처럼 꽂아 주세요.
4. 연결 브라켓을 아래 그림처럼 충분히 풀어 주세요.
5. 숫자가 적힌 기둥을 연결 브라켓 속으로 쏙 넣어 주세요.
※ 숫자가 거꾸로 된 상태로 들어가지 않게 주의 하세요!

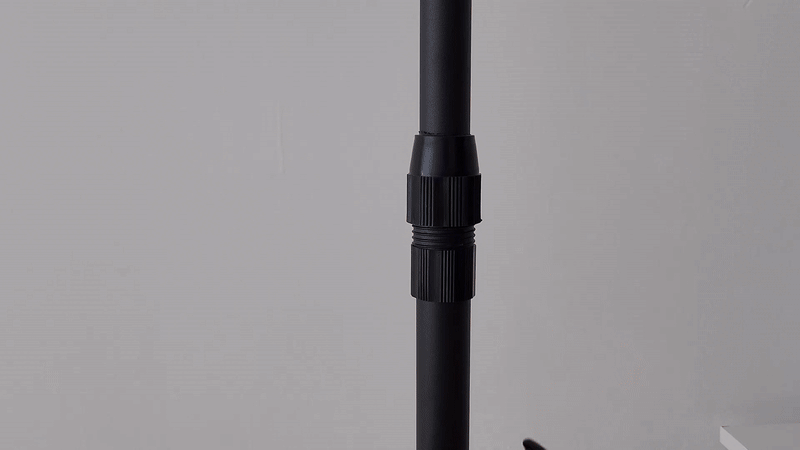

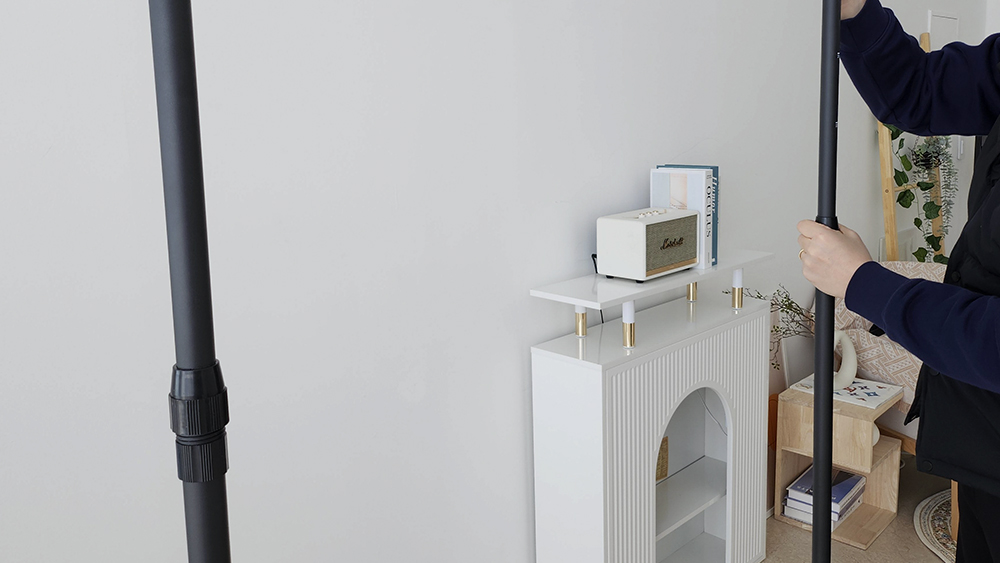

6. 원하는 높이에 맞춰 양쪽 기둥을 똑같이 세팅해 주세요.

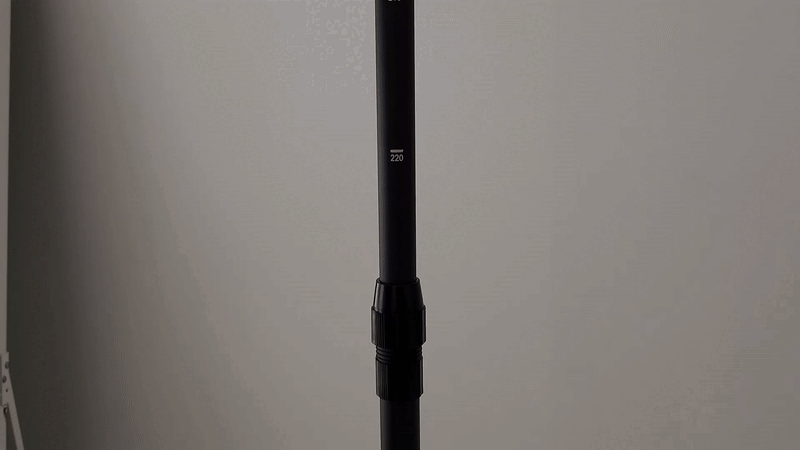

7. 연결 브라켓은 아래 부분을 먼저 꽉 잡아주신 후 윗 부분을 잠궈 주셔야 헛돌지 않습니다.
🟩 상단부 조립 : 마지막으로 상단부를 연결해 줍니다

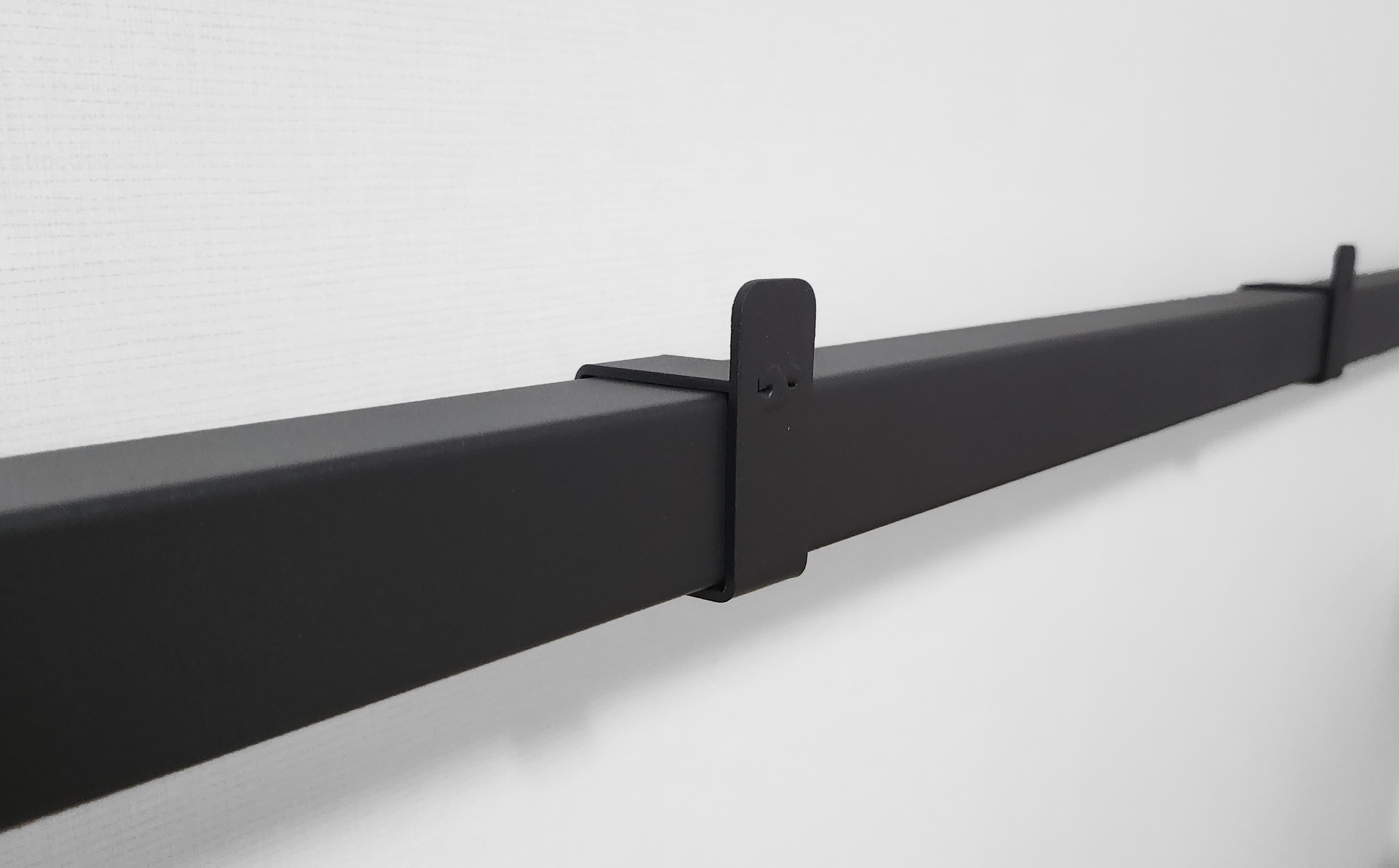

1. 먼저, 상단바에 d자 고리를 아래 사진처럼 넣어 주세요.

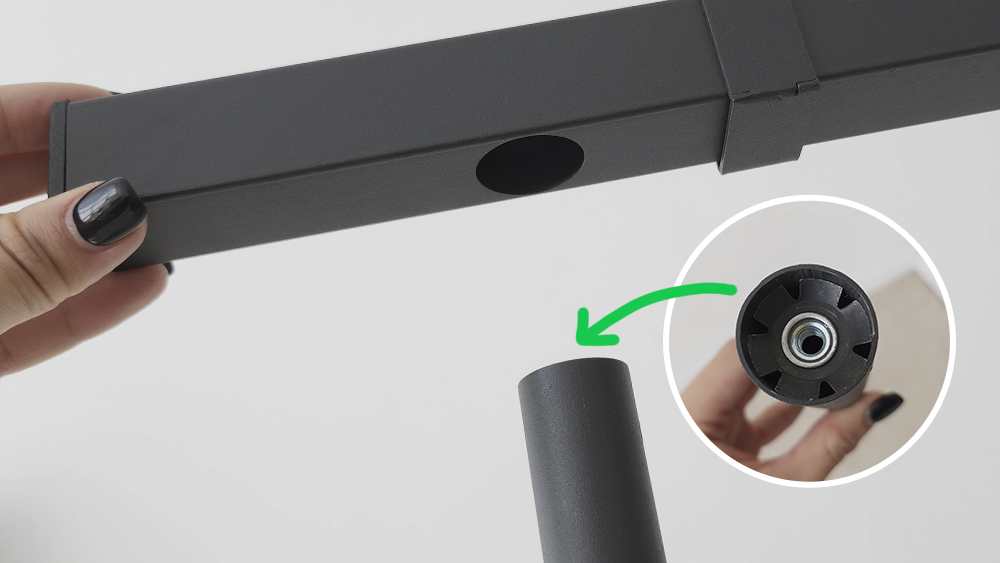

2. 중단부의 기둥 위치에 맞춰 꽂아 줍니다.

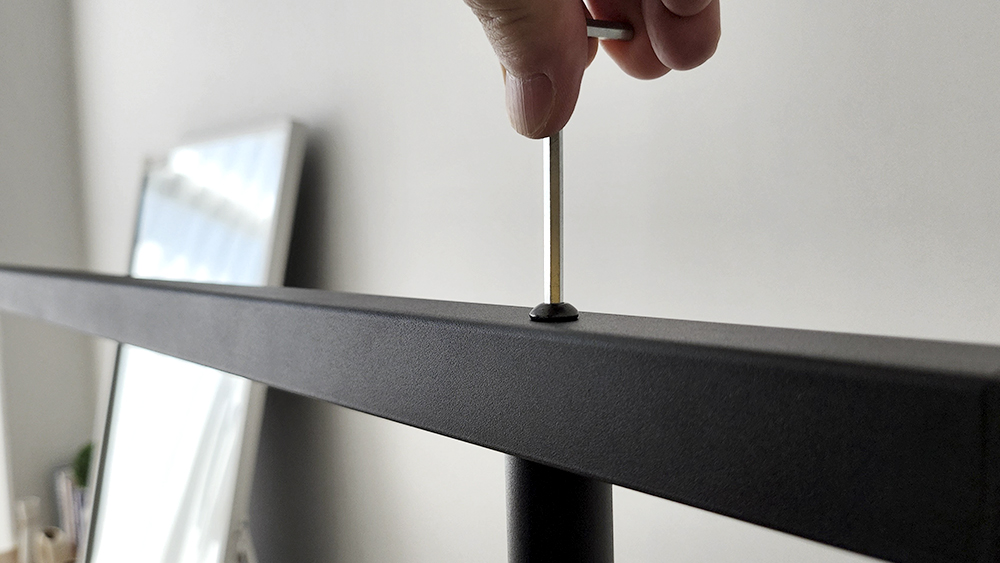

3. 남은 우산모양 나사못으로 상단부와 중단부를 연결해 줍니다.
육각렌치를 사용해 단단하게 고정해 주세요!

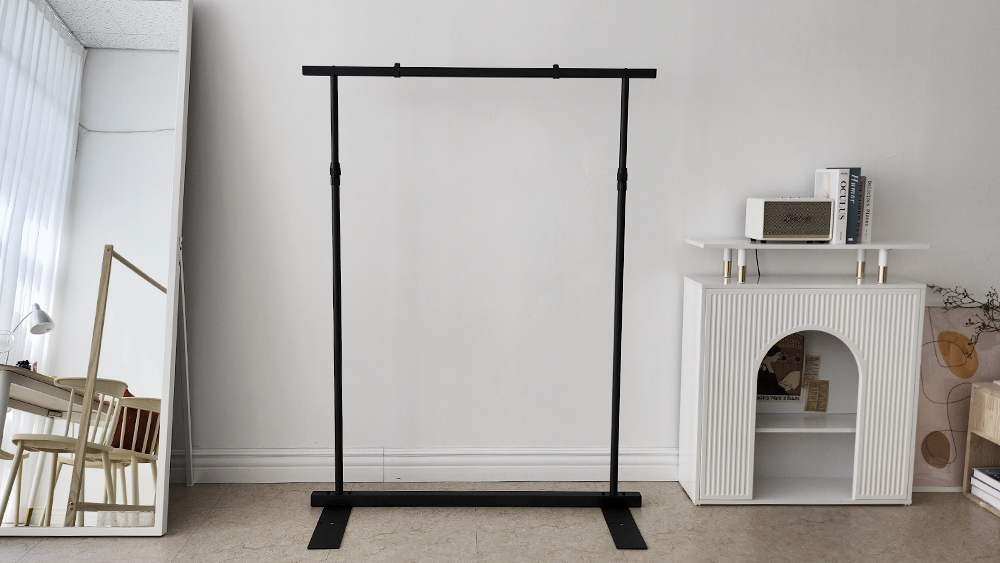

완성입니다 !
고생 많으셨습니다 ❤️
